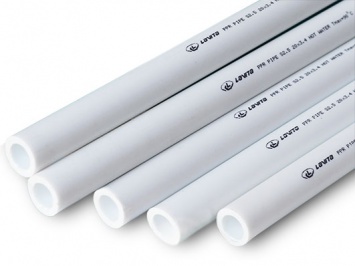

PPR трубы (произведено в России)
Трубопроводные системы LAVITA (F) из полипропилена рандом сополимера (тип 3) идеально подходят для использования в гражданском и промышленном строительстве внутри зданий в следующих системах:
- системы горячего и холодного водоснабжения
- системы отопления
- системы подачи и транспортировки питьевой воды
- системы кондиционирования
- системы промышленных трубопроводов (например, для транспортировки агрессивных сред: кислот, щелочей и т.п., с учетом химической устойчивости
|
ХАРАКТЕРИСТИКИ МАТЕРИАЛА ППР (ПОЛИПРОПИЛЕН РАНДОМ СОПОЛИМЕР ТИП 3)
|
|||||
|
Свойства
|
Метод
тестирования |
Единица
измерения |
Материал
|
||
|
Vestolen P9421
|
Hostalen PP H5216 34
|
Borealis RA130E
|
|||
|
Физические свойства
|
|||||
|
Плотность (23°С)
|
ISO 1183
|
г/см3
|
0.898
|
0.909
|
0.905
|
|
Показатель текучести расплава (230°С/2.16 кг)
|
ISO 1133
|
г/10 мин
|
0.3
|
0.3
|
0.25
|
|
Механические свойства
|
|||||
|
Модуль упругости при растяжении (23°С, 1мм/мин)
|
ISO 527
|
МПа
|
900
|
850
|
900
|
|
Предел текучести при растяжении (23°С, v=50 мм/мин)
|
ISO 527-2
|
МПа
|
27
|
24
|
25
|
|
Ударная вязкость по Шарли образца с надрезом
+23°С 0°С -20°С |
ISO 179
|
кДж/м2
|
25 |
22 4.5 2.5 (-30°С) |
20 3.5 2 |
|
Ударная вязкость по Шарли образца без надреза
+23°С 0°С -20°С |
ISO 179
|
кДж/м2
|
>60 - - |
- - 43 (-30°С) |
- - 40 |
|
Термические свойства
|
|||||
|
Температура размягчения по Вика
VST/A/50k/h (10N) VST/A/50k/h (50N) |
ISO 306
|
°С
|
130 61 |
132 69 |
- 65 |
|
ГИДРАВЛИЧЕСКИЙ ТЕСТ
|
|
|
Свойства
|
Показатели
|
20°С, 1 ч, давление 16 МПа
| Утечек или поломок нет
|
95°С, 22 ч, давление 4.2 МПа
| Утечек или поломок нет
|
95°С, 1000 ч, давление 3.5 МПа
| Утечек или поломок нет
|
Пожарно-технические характеристики ППР согласно классификации, принятой в ФЗ №123 "Технический регламент о требованиях пожарной безопасности".
| Температура плавления | 140-144ºС |
| Температура начала деструкции | 245-250ºС |
| Температура воспламеняемости | 320-330ºС |
| Показатель горючести | около 20% |
Пожарно-технические характеристики |
Группа |
| Группа горючести | Г4 |
| Группа воспламенямости | В3 |
| Дымообразующая способность | Д3 |
| Токсичность продуктов горения | Т3 |
|
Допустимое рабочее давление трубопровода PPR для водоснабжения
|
|||||
|
Температура
|
Период
эксплуатации |
SDR7.4
|
SDR6
|
SDR7.4
|
SDR6
|
|
Коэффициент безопасности 1.5
|
Коэффициент безопасности 1.25
|
||||
|
10°С
|
1
|
27.8
|
35.0
|
33.4
|
42.1
|
|
5
|
26.4
|
33.2
|
31.5
|
39.7
|
|
|
10
|
25.5
|
32.1
|
30.7
|
38.6
|
|
|
25
|
24.7
|
31.1
|
29.7
|
37.4
|
|
|
50
|
24.0
|
30.3
|
28.9
|
36.4
|
|
|
20°С
|
1
|
23.8
|
30.0
|
28.5
|
35.9
|
|
5
|
22.3
|
28.1
|
26.8
|
33.7
|
|
|
10
|
21.7
|
27.3
|
26.1
|
32.8
|
|
|
25
|
21.1
|
26.5
|
25.2
|
31.7
|
|
|
50
|
20.4
|
25.7
|
24.5
|
30.9
|
|
|
30°С
|
1
|
20.2
|
25.5
|
24.2
|
30.5
|
|
5
|
19.0
|
23.9
|
22.7
|
28.6
|
|
|
10
|
18.3
|
23.1
|
22.1
|
27.8
|
|
|
25
|
17.7
|
22.3
|
21.3
|
26.8
|
|
|
50
|
17.3
|
21.8
|
20.7
|
26.1
|
|
|
40°С
|
1
|
17.1
|
21.5
|
20.6
|
25.9
|
|
5
|
16.0
|
20.2
|
19.2
|
24.2
|
|
|
10
|
15.6
|
19.6
|
18.7
|
23.5
|
|
|
25
|
15.0
|
18.8
|
18.0
|
22.6
|
|
|
50
|
14.5
|
18.3
|
17.4
|
22.0
|
|
|
50°С
|
1
|
14.5
|
18.3
|
17.4
|
21.9
|
|
5
|
13.5
|
17.0
|
16.2
|
20.4
|
|
|
10
|
13.1
|
16.5
|
15.7
|
19.8
|
|
|
25
|
12.6
|
15.9
|
15.1
|
19.0
|
|
|
50
|
12.2
|
15.4
|
14.7
|
18.5
|
|
|
60°С
|
1
|
12.2
|
15.4
|
14.7
|
18.5
|
|
5
|
11.4
|
14.3
|
13.6
|
17.2
|
|
|
10
|
11.0
|
13.8
|
13.2
|
16.6
|
|
|
25
|
10.5
|
13.3
|
12.7
|
16.0
|
|
|
50
|
10.1
|
12.7
|
12.3
|
15.5
|
|
|
70°С
|
1
|
10.3
|
13.0
|
12.3
|
15.5
|
|
5
|
9.5
|
11.9
|
11.4
|
14.4
|
|
|
10
|
9.3
|
11.7
|
11.1
|
13.9
|
|
|
25
|
8.0
|
10.1
|
9.6
|
12.1
|
|
|
50
|
6.7
|
8.5
|
8.1
|
10.2
|
|
|
80°С
|
1
|
8.6
|
10.9
|
10.3
|
13.0
|
|
5
|
7.6
|
9.6
|
9.1
|
11.5
|
|
|
10
|
6.3
|
8.0
|
7.7
|
9.7
|
|
|
25
|
5.1
|
6.4
|
6.2
|
7.8
|
|
|
95°С
|
1
|
6.1
|
7.7
|
7.3
|
9.2
|
|
5
|
4.0
|
5.0
|
4.9
|
6.2
|
|
|
Допустимое рабочее давление трубопровода PPR для отопления
|
|||
|
Отопительный сезон
|
Температура
|
Период
эксплуатации |
Труба PPR/GLASS-FIBER/PPR
|
|
Постоянная температура 70˚C,
включая 60 дней в году при температуре: |
75˚C
|
5
|
14.11
|
|
10
|
13.57
|
||
|
25
|
11.58
|
||
|
45
|
10.05
|
||
|
80˚C
|
5
|
13.12
|
|
|
10
|
12.54
|
||
|
25
|
10.56
|
||
|
40
|
9.41
|
||
|
85˚C
|
5
|
12.03
|
|
|
10
|
11.52
|
||
|
25
|
9.22
|
||
|
35
|
8.48
|
||
|
90˚C
|
5
|
11.04
|
|
|
10
|
9.76
|
||
|
25
|
7.81
|
||
|
30
|
7.46
|
||
|
Постоянная температура 70˚C,
включая 90 дней в году при температуре: |
75˚C
|
5
|
14.02
|
|
10
|
13.38
|
||
|
25
|
11.33
|
||
|
45
|
9.82
|
||
|
80˚C
|
5
|
12.90
|
|
|
10
|
12.35
|
||
|
25
|
10.05
|
||
|
37.5
|
9.09
|
||
|
85˚C
|
5
|
11.81
|
|
|
10
|
10.72
|
||
|
25
|
8.58
|
||
|
32.5
|
8.03
|
||
|
90˚C
|
5
|
10.59
|
|
|
10
|
8.96
|
||
|
25
|
7.17
|
||
Расчетный срок службы полипропиленовых трубопроводов LAVITA (F) составляет более 50 лет при условии правильного монтажа и соблюдений характеристик материала. Возможны кратковременные пиковые температуры до 100 °С. При длительных температурах воды от 70°С до 90°С срок службы трубопроводной системы сокращается.
|
Эксплуатационные параметры трубопровода PPR для водоснабжения
|
|||
Вода |
Максимальное рабочее давление, бар |
Максимальная рабочая температура, °С |
Эксплуатация в год, часов |
Холодная вода |
от 0 до 10 |
20 |
8760 |
Горячая вода |
от 0 до 10 |
до 60 до 85 |
8710 50 |
|
КЛАССИФИКАЦИЯ УСЛОВИЙ ЭКСПЛУАТАЦИИ СОГЛАСНО ГОСТ Р 52143-2003
|
|||||||
|
Класс
эксплуатации |
Траб.,
°С |
Время при
Траб., годы |
Тмакс.,
°С |
Время при
Тмакс., годы |
Тавар.,
°С |
Время при
Тавар., часы |
Применение
|
|
1
|
60
|
49
|
80
|
1
|
95
|
100
|
Горячее водоснабжение (60°С)
|
|
2
|
70
|
49
|
80
|
1
|
95
|
100
|
Горячее водоснабжение (70°С)
|
|
4
|
20
40 60 |
2.5
20 25 |
70
|
2.5
|
100
|
100
|
Высокотемпературное напольное отопление.
Низкотемпературное отопление отопительными приборами. |
|
5
|
20
60 80 |
14
25 10 |
90
|
1
|
100
|
100
|
Высокотемпературное отопление отопительными приборами.
|
|
ХВ
|
20
|
50
|
-
|
-
|
-
|
-
|
Холодное водоснабжение
|
Траб. - рабочая температура или комбинация рабочих температур транспортируемой воды;
Тмакс. - максимальная рабочая температура транспортируемой воды, действие которой ограничено по времени;
Тавар. - аварийная температура транспортируемой воды, возникающая в аварийных ситуациях при нарушении работы автоматики терморегулирования, при этом аварийные фазы в отдельности не должны превышать 3 часов.
Максимальный срок службы напорного трубопровода для каждого класса эксплуатации определяется суммарным временем работы трубопровода при температурах Траб., Тмакс., Тавар в течение 50 лет. При сроке службы менее 50 лет все временные характеристики, кроме Тавар., следует пропорционально уменьшать.
Разрешается устанавливать другие классы эксплуатации, но значения температур должны быть не более указанных для класса 5.
Трубы и фитинги, предназначенные для классов эксплуатации 1, 2, 4 и 5, должны быть пригодными для класса эксплуатации «ХВ» при максимальном рабочем давлении 1,0 МПа.
Напорные трубы и соединительные детали из ППР эксплуатируются при рабочих температурах транспортируемой среды от +2°С до +80°С. Кроме того, они способны выдерживать кратковременное превышение максимальной рабочей температуры транспортируемой среды до +90°С и аварийной температуры до +100°С.
|
Труба SDR6/S2.5
|
|||
|
№
|
Dn x En (мм)
|
Dn (мм)
|
En (мм)
|
|
1
|
20x3.4
|
20 -0+0.3
|
3.4 -0+0.5
|
|
2
|
25x4.2
|
25 -0+0.3
|
4.2 -0+0.6
|
|
3
|
32x5.4
|
32 -0+0.3
|
5.4 -0+0.7
|
|
4
|
40x6.7
|
40 -0+0.4
|
6.7 -0+0.8
|
|
5
|
50x8.3
|
50 -0+0.5
|
8.3 -0+1.0
|
|
6
|
63x10.5
|
63 -0+0.6
|
10.5 -0+1.2
|
|
Труба SDR7.4/S3.2
|
|||
|
№
|
Dn x En (мм)
|
Dn (мм)
|
En (мм)
|
|
1
|
20x2.8
|
20 -0+0.3
|
2.8 -0+0.3
|
|
2
|
25x3.5
|
25 -0+0.3
|
3.5 -0+0.5
|
|
3
|
32x4.4
|
32 -0+0.3
|
4.4 -0+0.6
|
|
4
|
40x5.5
|
40 -0+0.4
|
5.5 -0+0.7
|
|
5
|
50x6.9
|
50 -0+0.5
|
6.9 -0+0.8
|
|
6
|
63x8.6
|
63 -0+0.6
|
8.6 -0+1.0
|
1. Монтаж полипропиленовых труб должен осуществляться при температуре окружающей среды не ниже +5 °С.
2. Соединения труб и фитинов должны выполняться методом термической полифузионной муфтовой сварки при помощи специального сварочного аппарата. Рекомендованная температура сварки 260°С.
3. Для гарантии производителя соединительные детали для раструбной сварки рекомендуется использовать того же производителя, что и трубы.
1. Эксплуатация труб и фитингов из ППР должна осуществляться согласно ГОСТ Р 52134-2003, а также строго согласно класса эксплуатации.
2. Трубы ППР не допускаются к эксплуатации
- для транспортирования жидкостей с рабочей температурой выше 95°С;
- при рабочем давлении, превышающем давление класса эксплуатации;
- в помещениях с источниками теплового излучения, температура поверхности которых превышает 130ºС;
- в системах центрального отопления с элеваторными узлами;
- для систем противопожарного водопровода.
1. Хранение полипропиленовых труб должно осуществляться согласно условия 5 (ОЖ4), раздела 10 ГОСТ 15150 в проветриваемых местах под навесом либо в помещениях.
2. Упаковки с трубами разрешается складировать высотой не более 2 м.
3. Необходимо защитить трубы от веоздействия прямых солнечных лучей.
4. Загрузка и выгрузка труб должна осуществляться при температуре выше -10 °С. Если транспортирование осуществляется при температуре от -11 до -20°С, то необходимо защитить трубы от механических нагрузок. Транспортировка при температуре ниже -21°С запрещена.
5. Запрещено складировать трубы на расстоянии менее 1 м от нагревательных приборов.
6. Согласно ГОСТ 19433 трубы из ППР не относятся к категории опасных грузов, что разрешает перевозку любым видомтранспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.
7. При Ж/Д и автомобильных перевозках упаковки труб допускаются к транспортировке только в крытом подвижном составе.
8. Для избежания повреждения труб их следует укладывать на ровную поверхность, без острых выступов и неровностей. Сброс труб с транспортных средств не допускается.
Утилизация изделия производится в порядке, установленном Законами РФ от 22 августа 2004 г. № 122-Ф3 "Об охране атмосферного воздуха", от 10 января 2003 г. № 15-ФЗ "Об отходах производства и потребления", а также другими российскими и региональными нормами, актами, правилами, распоряжениями, принятыми во исполнение указанных законов.
