Труба PE-RT EVOH

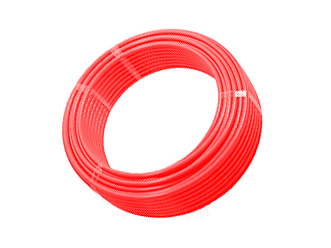

Труба из полиэтилена повышенной термостойкости PE-RT EVOH
с кислородным барьером

Размеры:
PE-RT EVOH 12/16
PE-RT EVOH 16/20

Дополнительная информация:

Паспорт Lavita PE-RT EVOH (.pdf 233kB)

Описание

Труба LAVITA PE-RT/EVOH напорная из полиэтилена повышенной термостойкости с барьерным (антидиффузионным) слоем из этиленвинилового спирта (EVOH) предназначена для строительства внутренних сетей холодного, горячего водоснабжения, кондиционирования, радиаторного и напольного отопления. Допускается применение трубы для технологических трубопроводов, транспортирующих неагрессивные к материалу труб жидкие среды. Соединение труб выполняется с помощью обжимных или пресс-фитингов.

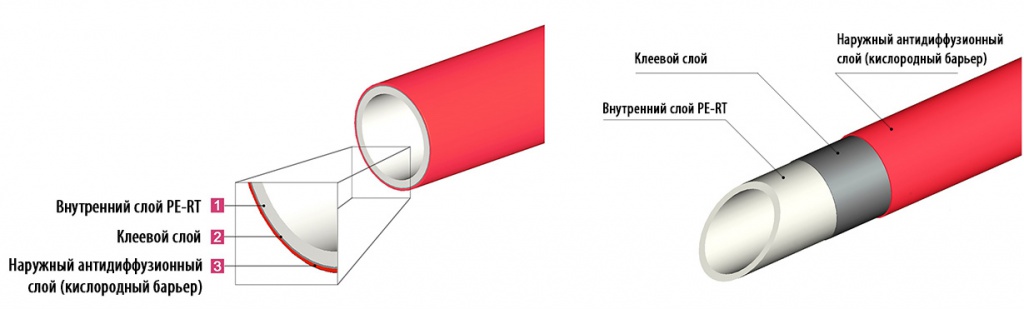

Труба изготовлена из полиэтилена повышенной термостойкости PE-RT. Наружный слой трубы, предотвращающий диффузию кислорода, выполнен из поливинилэтилена (формального сополимера этилена и винила, получаемого при совместной полимеризации этилена и винилацетата). Наружный и внутренний слои связаны между собой с помощью прослойки клея.

Спецификации

Номинальный размер	Наружный диаметр	Внутренний диаметр	Толщина стенки	Длина бухты	Вес 1 п.м. трубы	Объем жидкости в 1 п.м. трубы
12/16	16.0 мм	12.0 мм	2.0 мм	200 м	88 г	0.113 л
16/20	20.0 мм	16.0 мм	2.0 мм	200 м	112 г	0.201 л

Технические характеристики

Наименование показателя	Значение показателя
Рабочая температура	0...80°C
Максимальная кратковременно допустимая температура	95°C
Рабочее давление	8.5 кг/см²
Коэффициент линейного расширения, 1/°C	1.9*10^-4
Коэффициент эквивалентной равномерно-зернистой шероховатости	0.007
Коэффициент теплопроводности стенок	0.38 Вт/м*К
Кислородопроницаемость, г/м³ в сутки	менее 1
Гарантийный срок	10 лет
Срок службы при соблюдении правил монтажа и эксплуатации	50 лет

Указания по монтажу

Монтаж труб LAVITA PE-RT/EVOH должен осуществляться при температуре окружающей среды не ниже 10°С, специально предназначенным для этого инструментом.
Во время монтажа следует не допускать сплющивания и переломов трубопровода. При "заломе" испорченный участок трубы должен быть удален.
Открытая прокладка труб LAVITA PE-RT/EVOH допускается только в местах, исключающих их механическое и термическое повреждение и прямое воздействие солнечных лучей.
В случае открытой прокладки металлополимерных труб необходимо использовать изоляцию, материал и толщина которой должны соответствовать условиям окружающей среды и быть способными обеспечить защиту трубы от УФ излучения, механических повреждений и замерзания.
Бухты труб, хранившиеся или транспортировавшиеся при температуре ниже 0°С, должны быть перед раскаткой выдержаны в течение 24 ч при температуре не ниже 10°С.
Прокладку трубы следует вести, не допуская растягивающих напряжений.
Свободные концы труб необходимо закрывать заглушками во избежание попадания грязи и мусора в трубу.
Трубопровод напольного отопления должен заливаться бетонным раствором или закрываться покрытием только после проведения гидравлических испытаний на герметичность. Труба при заливке должна находиться под давлением не менее 0.3 МПа.
Минимальная высота заливки раствора над поверхностью трубы должна быть не менее 25 мм. Расстановку неподвижных опор на трубопроводе следует проектировать в строгом соответствии с указаниями СП 41-102-98.

Указания по эксплуатации и техническому обслуживанию

Трубы LAVITA PE-RT/EVOH не допускаются к применению:
- при рабочей температуре транспортируемой жидкости свыше 80°С
- при рабочем давлении, превышающем 10 кгс/см²
- в помещениях категории "Г" по пожарной опасности (п.1.3. СП 41-102-98)
- в помещениях с источниками теплового излучения, температура поверхности которых превышает 150°С (п.1.3. СП 41-102-98)
- в системах центрального отопления с элеваторными узлами (п.3.4. СП 41-102-98)
- для расширительного, предохранительного, переливного и сигнального трубопроводов (п.3.4. СП 41-102-98).

Условия транспортировки и хранения

Перевозка, погрузка и разгрузка труб LAVITA PE-RT/EVOH должны осуществляться при температуре наружного воздуха не ниже минус 20°С.
Перевозка труб LAVITA PE-RT/EVOH может быть осуществлена любым видом транспорта (желательно в крытых автомашинах и вагонах) в отрезках или бухтах, в горизонтальном положении.
При погрузочно-разгрузочных работах, транспортировании и хранении металлополимерные трубы необходимо оберегать от механических повреждений.
Запрещается сбрасывать трубы с транспортных средств или тянуть волоком.
Во время погрузки следует применять стропы из мягкого материала.
Если трубы были повреждены или деформированы при транспортировке, необходимо удалить поврежденный участок и не использовать его.
Хранение труб LAVITA PE-RT/EVOH должно производиться только в закрытых помещениях в горизонтальном положении. Трубные бухты допускается хранить в штабелях высотой не более 1 м. При хранении трубы должны быть защищены от воздействия прямых солнечных лучей. В случае вынужденного временного хранения вне помещения, трубы должны быть укрыты сверху и защищены от воздействия прямых солнечных лучей. Отгрузка таких труб должна происходить по принципу FIFO (товар, поступивший первым, отгружается в первую очередь).
При хранении труб в складских помещениях температура окружающего воздуха не должна превышать 50°С, а расстояние от нагревательных приборов должно быть не менее 1.0 м.
