PPR Трубы

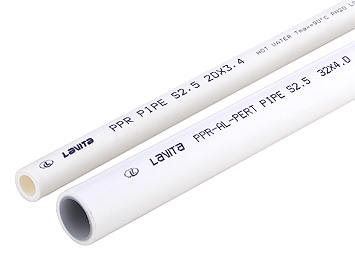

Полипропиленовая трубопроводная система Lavita.

Полипропиленовые трубы Lavita изготовлены из высококачественного материала Hyosung's R-200P и соответствуют стандарту DIN8077-8078.

Дополнительная информация:

Каталог Полипропиленовая труба и фитинги Lavita (.pdf 399kB)

Область применения полипропиленового трубопровода Lavita

1. Горячий и холодный трубопровод, центральное отопление
2. Отопление, в том числе радиаторные системы и системы "теплого пола"
3. Трубопровод для подачи питьевой воды
4. Системы кондиционирования
5. Ирригационные системы в парках, садах, теплицах и т.д.
6. Индустриальный трубопровод для химических продуктов

Допустимое рабочее давление

Необходимо соблюдать правила и рекомендации по монтажу для обеспечения правильной и безопасной работы трубопровода.
Прежде всего необходимо брать в расчет при длительной эксплуатации трубопровода допустимые величины давления и температуры жидкости.

Таблица 1. Допустимое давление жидкости в трубопроводе (PPRC) зависит от температуры и срока использования при коэффициенте запаса 1.5 (согласно DIN 8078).

Температура	Срок использования (лет)	Рабочее давление, бар (для разных видов трубы)
Температура	Срок использования (лет)	PN1.0	PN2.0	PN2.5
20°C	1	15.1	30.7	37.7
	5	14.0	28.0	35.0
	10	13.5	27.1	33.8
	25	13.2	26.4	33.0
	50	12.9	25.9	32.3
30°C	1	12.8	25.6	32.0
	5	12.0	24.0	30.0
	10	11.7	23.5	29.3
	25	11.3	22.7	28.3
	50	11.1	22.1	27.7
40°C	1	11.1	22.1	27.7
	5	10.4	20.1	26.0
	10	10.1	20.3	25.3
	25	9.7	19.5	24.5
	50	9.2	18.4	23.0
50°C	1	9.5	18.9	23.7
	5	8.9	17.9	22.3
	10	8.7	17.3	21.7
	25	8.0	16.0	20.0
	50	7.3	14.7	18.3
60°С	1	8.3	16.5	20.7
	5	7.6	15.2	19.0
	10	7.2	14.4	18.0
	25	6.1	12.3	15.3
	50	5.5	10.9	13.7
70°С	1	6.7	13.3	16.7
	5	6.0	12.0	15.0
	10	5.3	10.7	13.3
	25	4.5	9.1	11.3
	30	4.4	8.8	11.0
	50	4.3	8.5	10.7
80°С	1	8.7	12.3	13.7
	5	4.3	10.7	10.8
	10	3.9	9.3	9.8
	25	3.7	7.5	9.2
90°С	1	3.8	7.5	8.4
90°С	5	2.9	5.7	6.3

Линейное расширение

В сравнении с металлическими трубами трубы PPR имеют высокий коэффициент расширения.
Этот факт следует принимать во внимание при проектировании систем водоснабжения, особенно если это система для подачи горячей воды и отопления.

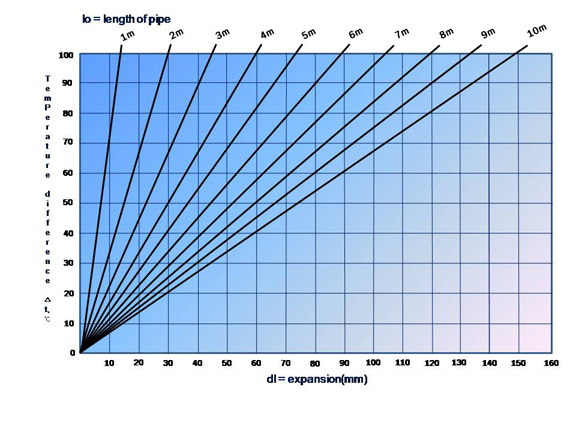

Рис 1. Линейно расширение труб PN1.0, PN2.0

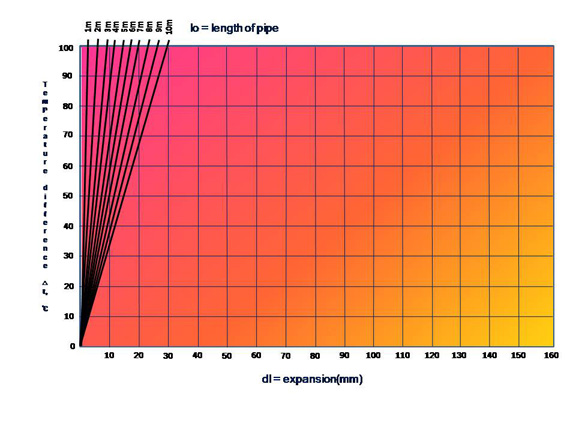

Рис 2. Линейное расширение труб PN2.5

Инструкции по монтажу

Наиболее распространенный способ соединения полипропиленовых труб и фитингов - термосварка.

Инструменты и оборудование для сварочного процесса

1. Сварочный аппарат
2. Специальный труборез для резки PPR труб
3. Нагревательные элементы с тефлоновым покрытием
4. Поглощающая/впитывающая бумага (ткань)
5. Технический спирт
6. Рулетка
7. Маркер
8. Резец
9. Контактный индикатор температуры

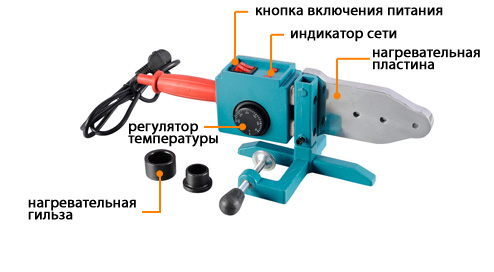

Подготовка сварочного аппарата

Плотно закрепите нагревательные элементы на сварочном аппарате в холодном состоянии.
Подключите аппарат к розетке (220В) и дождитесь зеленого сигнала, который обозначает достижение рабочей температуры (260°С±5°С).
Непосредственно перед сваркой проверьте температуру сварочного аппарата контактным индикатором температуры.
Никогда не используйте воду для охлаждения сварочного аппарата.

Подготовка перед сваркой

Нагревательные элементы должны быть очищены чистой тканью, процедуру необходимо проводить после каждой сварки.
Отрежьте трубу под необходимым углом и удалите стружку изнутри. Тщательно протрите конец трубы и гнездо фитингов.
Отметьте сварочную глубину гнезда фитинга на конце трубы.

Таблица 2. Время сварки при температуре 20°С

Диаметр трубы	Глубина сварки	Время нагрева	Время сварки	Время охлаждения
20 мм	14 мм	7 сек	4 сек	2 сек
25 мин	16 мм	7 сек	4 сек	2 сек
32 мин	18 мм	8 сек	6 сек	4 сек
40 мин	20 мм	12 сек	6 сек	4 сек
50 мин	23 мм	18 сек	6 сек	4 сек
63 мин	27 мм	24 сек	8 сек	6 сек
75 мин	31 мм	30 сек	10 сек	8 сек
90 мин	35 мм	40 сек	10 сек	8 сек
110 мин	41 мм	50 сек	15 сек	10 сек

Примечание: При уличной температуре ниже +5°С время нагрева должно быть увеличено приблизительно в два раза.

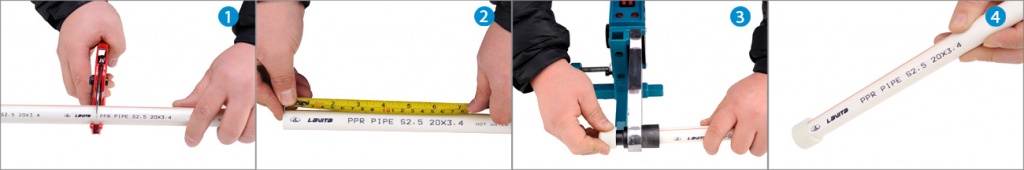

Процесс сварки.

Примечание: Настоятельно рекомендуется отрезать оба конца трубы под углом 30-45°, особенно когда используются трубы диаметром 40 мм и более. рекомендуем отшлифовать края наружного слоя на 0.1 мм в местах стыков труб большого диаметра. Ни в коем случае не использовать поврежденные или треснутые трубы и фитинги. не использовать трубы и фитинги, если при нагреве они слишком легко соединяются.

Обращение и хранение

Воздействие низкой температуры

При температурах, близких к 0°С, материал становится ломким, поэтому советуем избегать возможных ударов по трубе или трубопроводу.
Если существует риск замерзания воды внутри труб, советуем обезводить трубу.
В противном случае увеличение объема приведет к разрывам трубы.

Воздействие ультрафиолетовых лучей

Полипропиленовые трубы и фитинги следует хранить в помещениях, защищенных от доступа ультрафиолетовых лучей.
Рекомендуем хранить их в заводских упаковках до момента непосредственного монтажа и использования.

Хранение и транспортировка

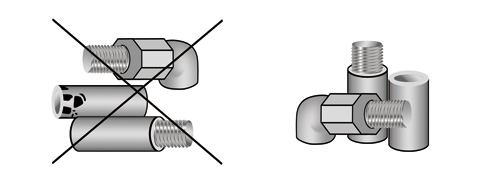

Трубы и фитинги не следует кантовать, бросать, трясти. Необходимо оградить трубы от любого вида механического воздействия.
Трубы и фитинги следует хранить горизонтально, причем высота складирования не должна превышать 1 метр.
Минимальная температура хранения не должна опускаться ниже +5°С. Ограждать от воздействия тепловых приборов в радиусе 1 метр. Не хранить с растворителями, красками и подобными ацетон содержащими жидкостями.

Внимание!

	Оградите PPR трубы и фитинги от ударов и механических повреждений. Поврежденные трубы использовать нельзя!

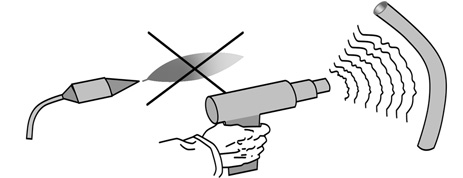

	Для сгибания труб используйте ттолько горячий воздух при температуре не более 140°С. Никогда не нагревайте трубы с помощью открытого пламени!
	Перед сваркой труб и фитингов обязательно убедитесь, что они не повреждены, не треснуты или испачканы!
