Гофрированный металлорукав
Герметичный гофрированный кабель-канал (металлорукав) Lavita предназначен для защиты электропроводов и кабелей от механических повреждений, негативного воздействия окружающей среды, а также создания защитного экрана от электро- и радиопомех.

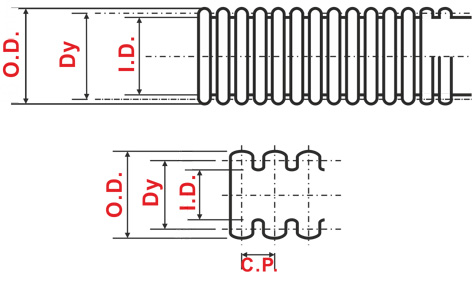

| Размеры: | |
|---|---|
| GF-C 15A(W) | GF-C 15A |
| GF-C 20A(W) | GF-C 20A |
| GF-C 25A(W) | GF-C 25A |
| Модель | Диаметр условного прохода, Dy |
Наибольший внешний диаметр, O.D. |
Наименьший внутренний диаметр, I.D. |
Минимальный радиус изгиба |
Шаг гофра, C.P. |
Масса бухты |
Длина бухты |
| Металлорукав Lavita со стальной протяжкой | |||||||
| GF-C 15A(W) | 15 | 17.9 мм | 14.1 мм | 30 мм | 5.0 мм | 6.47 кг | 50 м |
| GF-C 20A(W) | 20 | 25.6 мм | 21.0 мм | 30 мм | 5.3 мм | 5.85 кг | 30 м |
| GF-C 25A(W) | 25 | 32.0 мм | 27.0 мм | 40 мм | 5.6 мм | 7.28 кг | 30 м |
| Металлорукав Lavita без протяжки | |||||||
| GF-C 15A | 15 | 17.9 мм | 14.1 мм | 30 мм | 5.0 мм | 6.44 кг | 50 м |
| GF-C 20A | 20 | 25.6 мм | 21.0 мм | 30 мм | 5.3 мм | 5.74 кг | 30 м |
| GF-C 25A | 25 | 32.0 мм | 27.0 мм | 40 мм | 5.6 мм | 7.24 кг | 30 м |
Может применяться для монтажа электропроводки, силовых кабелей или различных телекоммуникационных сетей внутри деревянных домов, мостов, туннелей и прочих сооружений.
Герметичный металлорукав незаменим при необходимости обеспечить следующие
требования при прокладке проводки и электромагистралей:
• Прокладка кабеля в сырых и влажных помещениях;
• Защита кабеля от механических повреждений, в том числе от грызунов;
• Защита кабеля от перегибов;
• Обеспечение пожарной безопасности;
• Быстрота монтажа и высокая гибкость кабель-канала позволяет производить монтаж в стесненных условиях в максимально короткий срок;
• Неограниченный срок эксплуатации и отсутствие необходимости обслуживания.
▫ Гофрированная труба позволяет прокладывать электропроводку внутри легковоспламеняющихся конструкций, защищая их от возгорания. Идеально подходит для прокладки электропроводки в деревянных домах. а также зданиях с перекрытиями из древесины.
▫ Металлорукав очень легко гнется без всяких приспособлений, не нарушая своего проходного сечения, а также не вызывая микротрещин и механических напряжений в металле.
▫ Для монтажа герметичного металлорукава не требуется никаких специальных инструментов, кроме обыкновенного трубореза или болгарки.
Легко сгибаемые трубопроводы Lavita применяются как во вновь строящихся сооружениях, так и при замене изношенных металлорукавов в зданиях существующих. Монтаж этих систем не требует огнеопасных работ (сварка и др.), применения специального инструмента, и занимает немного времени.
Надежность и долговечность такого трубопровода такова. что он не требует обслуживания во время эксплуатации, позволяет осуществить прокладку в штробах, за защитными или декоративными панелями.

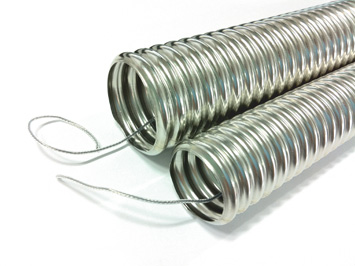

Герметичный металлорукав Lavita изготовлен в виде гибкой гофрированной трубы из нержавеющей стали. Поставляется как со стальной протяжкой внутри, так и без нее. Протяжка предназначена для удобства монтажа кабеля.
Сначала труба с протяжкой укладывается в стену, а при монтаже кабеля нужно лишь соединить концы троса и кабеля и потянуть трос с противоположного конца трубы. Временные затраты на монтаж при этом уменьшаются в несколько раз.
• Отсутствие признаков коррозии на больших участках металлорукава;
• Гибкость (эластичность) металлорукава, обеспечивающая удобство монтажа;
• Механическая прочность-устойчивость к ударным нагрузкам, смятию, разрыву;
• Наличие протяжки (для моделей с индексом W)
