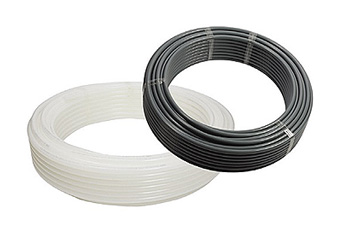

Труба PE-RT
для теплого пола
Полиэтилен нового класса для производства труб для горячего водоснабжения и отопления.
| Размеры: | |
|---|---|
| PE-RT 12/16 | PE-RT 20/26 |
| PE-RT 16/20 | PE-RT 26/32 |
| Номинальный размер |
Наружный диаметр |
Допустимая погрешность |
Внутренний диаметр |
Допустимая погрешность |
Толщина стенки |
Длина бухты |
| 12/16 | 16.0 мм | +0.05 мм | 12.0 мм | -0.05 мм | 2.0 ± 0.1 | 200 м |
| 16/20 | 20.0 мм | +0.05 мм | 16.0 мм | -0.05 мм | 2.0 ± 0.1 | 200 м |
| 20/26 | 26.0 мм | +0.05 мм | 20.0 мм | -0.05 мм | 3.0 ± 0.1 | 100 м |
| 26/32 | 32.0 мм | +0.05 мм | 26.0 мм | -0.05 мм | 3.0 ± 0.1 | 100 м |
При использовании температуры 70°С и давлении 10 бар срок службы составляет 50 лет.
Идеально гладкая внутренняя поверхность обеспечивает минимальное сопротивление прохождения и равномерности потока, тем самым максимально повышает надежность и предотвращает от возникновения аварий.
Обладает повышенной гибкостью, легко принимает любую форму (выпускается в формах: бухта и прямая труба). Соединение с помощью пресс-фитингов и обжимных фитингов позволяет очень быстро смонтировать трубопровод.
Стойкая к коррозии, не образуются налет и отложения на стенках трубы, может применяться для питьевого водоснабжения, прошла международную санитарно-эпидемиологическую сертификацию (FDA, NSF).
| Наименование | Условия испытаний | Значение | |||
| Испытание под давлением |
Гидростатическое давление |
Испытательная температура |
Время испытания |
Количество испытаний |
не разрушается |
| 10.8 MPa | 20°C | 1 ч | 3 | ||
| 3.7 MPa | 95°C | 165 ч | 3 | ||
| 3.6 MPa | 95°C | 1000 ч | 3 | ||
| Ползучесть при соотношении |
2.3 MPa | 110°C | 8760 ч | 1 | не разрушается |
| Теплоотдача | Температура при испытании |
Фактор при испытании |
Время воздействия |
Количество испытаний |
|
| 110°C | en ≤8 мм | 1 ч | 3 | ≤2% | |
| Показатель расплава |
Вес | Температура при испытании |
Время испытания |
Количество испытаний |
Изменение значения после обработки 0.3 г (<10 минут) |
| 5 кг | 190°C | 10 мин | 3 | ||
| Рабочая температура, ºС | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
| Рабочее давление (кг/см2) | 18 | 16.5 | 15 | 13.3 | 11.4 | 10.1 | 8.5 | 7 |
| ISO 24033 и 22391-2 PE-RT Type I и II - сравнительная графическая характеристика | |
| Figure 1 - Expected strength of PE-RT type I pipe | Figure 2 - Expected strength of PE-RT type II pipe |
 |
|
При рассмотрении графика можно увидеть разницу между трубой PE-RT (ISO 24033) тип I и II.
Срок службы трубы типа II при использовании высокой температуры и высоком давлении дольше, чем у трубы типа I.

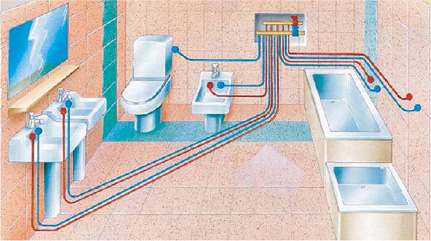

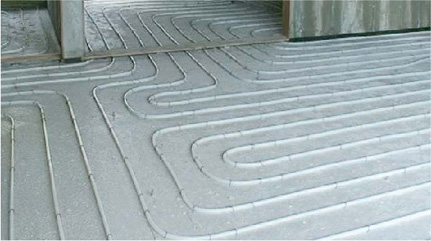

| Горячее, холодное, питьевое водоснабжение | Системы отопления - теплые полы |
|
|

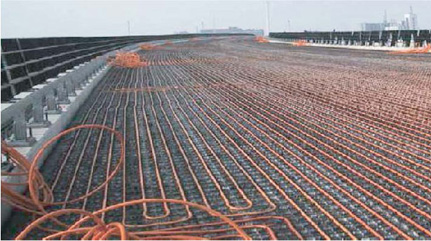

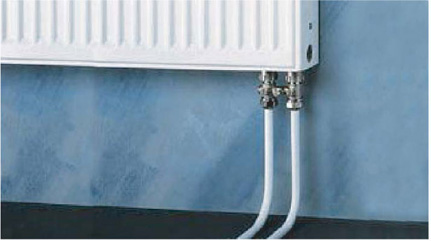

| Радиаторный трубопровод | При строительстве дорог: системы антиобледенения |
|
|
1. При монтаже необходимо учитывать давление и наиболее высокую возможную температуру.
2. При транспортировке следить, чтобы не допускались повреждения на внешней поверхности, нельзя перемещать трубу волоком по земле.
3. При погрузке и выгрузке трубы необдходимо следить, чтобы труба не задевала острые углы.
4. Хранение лучше осуществлять внутри помещения. В случае хранения вне помещения, необходимо следить, чтобы труба была защищена от прямых солнечных лучей.
5. Для резки трубы использовать только специально предназначенные ножницы, резать под прямым углом от центра трубы.
6. На концах трубы при соединении с фитингом следует избегать изгибов, в случае изгиба происходит излишнее давление на уплотнительную прокладку фитинга, что может привести к возникновению течи.
7. Нельзя использовать вторично уплотнительные прокладки соединительных деталей.
8. Если труба монтируется не в помещении, обязательно проследить чтобы труба была защищена от солнечных лучей, а в зимний период от замерзания.
9. Нельзя нагревать трубу огнем в целях изменения формы трубы.
10. После монтажа трубопровода необходимо провести его проверку под давлением, превышающим рабочее давление (в 1.5 раза).
11. Необходимо, чтобы было установлено оборудование от попадания в трубопровод горячего пара и резких скачков давления.
